Зависимость сечения кабеля и провода от токовых нагрузок и мощности

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или "квадратах". Каждый "квадрат" алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум - только 4 ампера, а медный провода 10 ампер тока.

Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата.
Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата.

И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.



Медные жилы проводов и кабелей




Алюминиевые жилы проводов и кабелей



Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами



Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами



Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в
металлических защитных оболочках и кабелей с медными жилами с резиновой
изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой
оболочке, бронированных и небронированных




Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или
пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой
оболочках, бронированных и небронированных




Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях


Прикрепления: 6314057.jpg(27Kb) · 0628218.jpg(97Kb) · 9838024.jpg(89Kb) · 8581593.jpg(198Kb) · 1697970.jpg(168Kb) · 7809537.jpg(167Kb) · 5971619.jpg(171Kb) · 6554038.jpg(200Kb)


Знаменитости
Интернет Магазин Секс Машин. Просто купи и получи удовольствие

regiserДата: Пятница, 10.07.2015, 22:43 | Сообщение # 2
Генерал-майор
Группа: Администраторы
Сообщений: 309
Репутация: 5
Статус: Offline


      Расчет сечения провода, кабеля

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать для правильного выбора провода?

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры. Перечень необходимых приборов и их примерная мощность указана в таблице.



После того как мощность будет известна, найти силу тока можно по формуле:

- для однофазной сети 220 В:



где Р - суммарная мощность всех электроприборов, Вт;
U - напряжение сети, В;
КИ= 0.75 - коэффициент одновременности;
cos(ф)=1 для бытовых электроприборов- для бытовых электроприборов.

- для трехфазной сети 380 В:



Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А - с сечением 2.5 мм2 (для медного многожильного провода прокладываемого по воздуху).

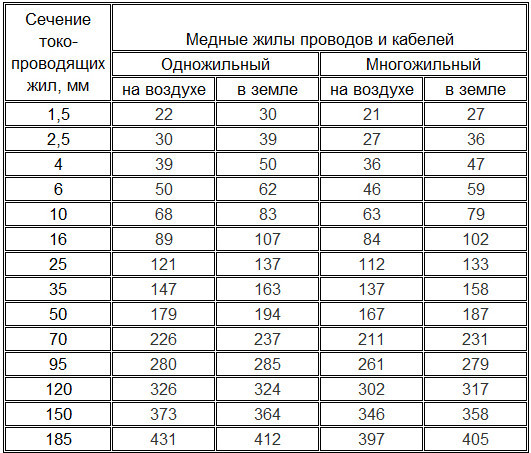

Представляю вашему вниманию таблицы допустимых токовых нагрузок кабелей с медными и алюминиевыми жилами с изоляцией из поливинилхлоридного пластика.





Все данные взяты не из головы, а из нормативного документа ГОСТ 31996—2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ».

ВНИМАНИЕ! Для четырехжильных и пятижильных кабелей, у которых все жилы равного сечения при использовании их в четырех-проводных сетях значение из таблицы нужно умножить на коэффициент 0,93.

Например у Вас трехфазная нагрузка мощностью Р=15 кВ. Необходимо выбрать медный кабель (прокладка по воздуху). Как рассчитать сечение? Сперва необходимо рассчитать токовую нагрузку исходя из данной мощности, для этого применяем формулу для трехфазной сети: I = P / √3 · 380 = 22.8 ≈ 23 А.

По таблице токовых нагрузок выбираем сечение 2.5 мм2 (для него допустимый ток 27А). Но так как кабель у Вас четырехжильный (или пяти- тут уже особой разницы нет) согласно указаний ГОСТ 31996—2012 выбранное значение тока нужно умножить на коэффициент 0.93. I = 0.93 * 27 = 25 А. Что допустимо для нашей нагрузки (расчетного тока).

Хотя в виду того что многие производители выпускают кабели с заниженным сечением в данном случае я бы советовал взять кабель с запасом, с сечением на порядок выше - 4 мм2.

Какой провод лучше использовать медный или алюминиевый?

На сегодняшний день для монтажа как открытой электропроводки так и скрытой, конечно же большой популярностью пользуются медные провода. Медь, по сравнению с алюминием, более эффективна:

1) она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;

2) меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;

3) проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнат для питания розеток можно использовать провод сечением 1.5 мм2 но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.



Наиболее распространенные марки проводов и кабелей:

ППВ - медный плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;

АППВ - алюминиевый плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;

ПВС - медный круглый, количество жил - до пяти, с двойной изоляцией для прокладки открытой и скрытой проводки;

ШВВП – медный круглый со скрученными жилами с двойной изоляцией, гибкий, для подключения бытовых приборов к источникам питания;

ВВГ - кабель медный круглый, до четырех жил с двойной изоляцией для прокладки в земле;

ВВП - кабель медный круглый одножильный с двойной изоляцией для прокладки в воде.

http://electricvdome.ru/montaj-....ya.html
